Волынка своими руками
На сайте http://www.bagpipes.narod.ru/ можно найти чертежи многих старнных духовых инструментов. В том числе, русской и шотландской волынки. Приносим свою благодарность создателям сайта.
Русская волынка
1. Части волынки:
2. Мешок:
Раньше мешок делался из кожи, теперь его предпочитают делать из дермантина или любого другого материала, который не пропускает воздух.
По шаблону вырезается две детали и склеиваются лицевой стороной внутрь. Края заготовки проклеиваются примерно на 15 мм, и затем кладутся под груз или прижимаются струбцинами.
Необходимо тщательно следить за тем, чтобы не проклеить место, куда в дальнейшем вставляется сток игровой трубки. По краю мешок прошивается суровой нитью.
Затем из дермантина вырезается длинная лента шириной 4-5 см, которой обклеивают край мешка по всей длине, это придает герметичность шву. Лента клеится ткань к ткани.
Такой мешок подходит к волынке с одним или двумя дронами (бурдонами). Если дрона три, то мешок делается по-другому.
3. Рог:
Считается, что в русской волынке в качестве раструба использовался коровий рог, что придавало ей сходство с жалейкой. Наличие коровьего рога очень влияет на окраску звучания волынки.
Сначала от рога необходимо отпилить все лишнее.
Далее в течении 3-4 часов рог вываривается в воде, после чего внутренняя часть его становится мягкой и легко удаляется.
Пока рог мягкий, необходимо ножом срезать все лишнее. После чего рог в течении нескольких недель будет "костенеть". После полного его "зачерствения" напильником, наждачной бумагой и ножом рог подгоняется по нужному размеру и шлифуется.
4. Жалейка:
Для изготовления жалейки необходимо высверлить и обточить кусок дерева согласно размерам на чертеже.
Получилась трубка, в которой необходимо просверлить игровые отверстия. Очень важный момент - отверстия необходимо сверлить чуть меньшего диаметра, чем на чертеже (это необходимо для дальнейшей подстройки инструмента). Если отверстие 4 мм, то необходимо сверлить 2,5-3 мм. Все отверстия сверлятся с легким наклоном.
Далее канал игровой трубки тщательно вышкуривается.
Дерево необходимо пропитать маслом, чтобы сделать его более влагоустойчивым. Все деревянные детали волынки погружаются в льняное масло до полной их пропитки. Тонкостенные детали пропитываются быстрее. Затем все детали высушиваются, на это, как правило, уходит неделя.
После полной просушки дерева можно приступать к изготовлению пищика (трость). Пищик, как правило, делается из латуни, но можно использовать и какой-либо другой материал.

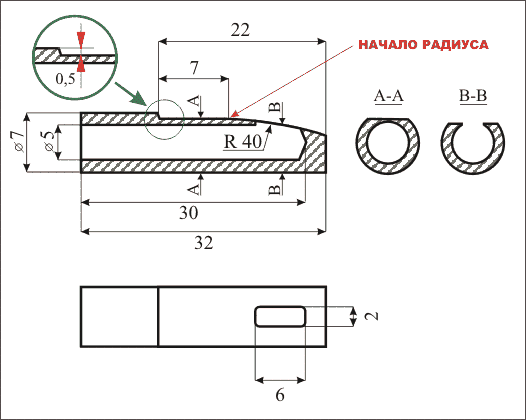

На чертеже даны размеры пищика для игровой трубки:
Сам язычок делается и твердой пластмассы, это может быть любая пластмасса, главное, чтобы она была умеренной жесткости.
Язычок пищика условно можно разделить на три части: A - место крепления; B - задает упругость; С - "звучащая" часть. Часть A - 0,5-0,7 мм, B - 0,3-0,5 мм, C - 0,2-0,3 мм. Толщина зависит от материала, из которого сделан язычок.
Чем язычок толще, тем большее давление воздуха необходимо. Если давление воздуха большое, то звук более громкий, если небольшое, то звук менее громкий.
Для плотного крепления пищика в игровой трубке, на основание пищика наматываются нитки натертые воском. Первый виток ниток сажается на клей, остальные натираются воском.
Язычок крепится с помощью пластиковых колец, нарезанных из хлорвиниловых трубок и подгоняется под конкретную игровую трубку.
Для этого периодически необходимо вставлять пищик в игровую трубку и пытаться играть.
Игровая трубка со всеми закрытыми отверстиями (резонансное отверстие открыто) должна давать ноту соль.
Настройка проводится с помощью пластиковых колец, передвигая их, меняется тон, чем длиннее язычок, тем ниже тон.
Игровая трубка сделана в миксолидийском ладу от ноты соль, то есть седьмая ступень фа.
До настройки все ноты на игровой трубке должны немного низить.
При помощи надфиля необходимо расширить отверстие, чем оно больше, тем выше нота. Все отверстия увеличиваются по направлению к пищику. Желательно начать с нижних нот, то есть от рога, и затем подняться к пищику.
Внутрь игровой трубки на время расточки игровых отверстий необходимо вставить защитную, толстую пленку, это предотвратит разбивание основного канала.
Вся настройка идет только на повышение тона, то есть увеличение отверстия повышает тон ноты до необходимой величины.
Основной канал и игровые отверстия должны, быть идеально отшлифованы. Малейший заусениц начинает сбивать строй, низя те отверстия, рядом с которыми находится.
5. Стоки:
На чертеже указаны только основные размеры, украшения и внешний вид остаются на усмотрение мастера.
В мешке отверстия для стоков прорезаются в виде лепестков.
.gif)
Поскольку дермантин хорошо тянется, отверстие делается чуть меньше чем посадочная проточка на стоке.
Стоки бурдона и вдувной трубки вставляются изнутри.
Обвязка стока проводится суровой нитью сложенной в несколько раз или тонкой веревкой. Обвязывается очень плотно, и необходимо полностью скрыть под обвязкой прорези между лепестками. Сток игровой трубки крепится в последнюю очередь. Швы у мешка толстые и при обвязке стока игровой трубки подкладываются дополнительные куски дермантина. Если обвязка плотная и сток хорощо отшлифован. то воздух из мешка не выпускается.
6. Вдувная трубка:
Для того, чтобы сделать вдувную трубку, вытачивается деревянная часть, с клапаном. Для удобства верхняя часть, делается из 8 мм тонкостенной трубки. На конец металлической трубки одевается пластиковая трубочка. Клапан делают из велосипедной камеры или баннерной ткани.
Прижимной уголок делают в основном из упругой пластмассы, но можно согнуть и из латуни.
На уголке надо сделать мелкую насечку иначе он периодически будет "уползать".
В паз вставляется клапан, сверху прижимной уголок и все это приматывается суровой ниткой, каждый слой ниток натирается воском, эти же нитки являются уплотнителем для крепления в стоке вдувной трубки.
7. Бурдон:
Пищик для бурдона удобно делать из трубки. Один конец трубки заклеивается деревянной (эбонитовой и т.д.) заглушкой. Затем делается посадочное место под язычок.
8. Рубашка:
Рубашку как правило шьют из какой-нибудь не скользкой ткани, например, замши. Детали раскраиваются точно также как и мешок: две половинки в зеркальном отображении.
В начале сшивается верхняя часть.
Далее делаются вырезы под стоки. Затем в получившиеся отверстия вшиваются полоски, которые будут закрывать крепления стоков.
Мешок можно украшать всем, что подсказывает ваша фантазия: тесьмой, бахромой и т.д. Затем бахрома нашивается на отверстие под сток игровой трубки и на отверстие в задний части рубашки (в это отверстие вставляется мешок) и далее нижняя часть рубашки сшивается.
Рубашка готова.
Источник: http://www.bagpipes.narod.ru/
